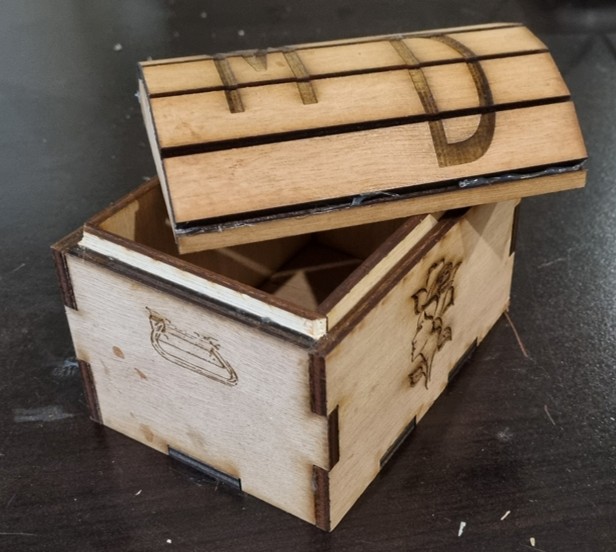

Petite boite en forme de coffre vintage emboitée collée personnalisable.
Modélisation sur FreeCad 3D, fichiers exportés en DXF pour une découpe/gravure réalisée à Berry Lab 18 avec la Vevor KH6090.

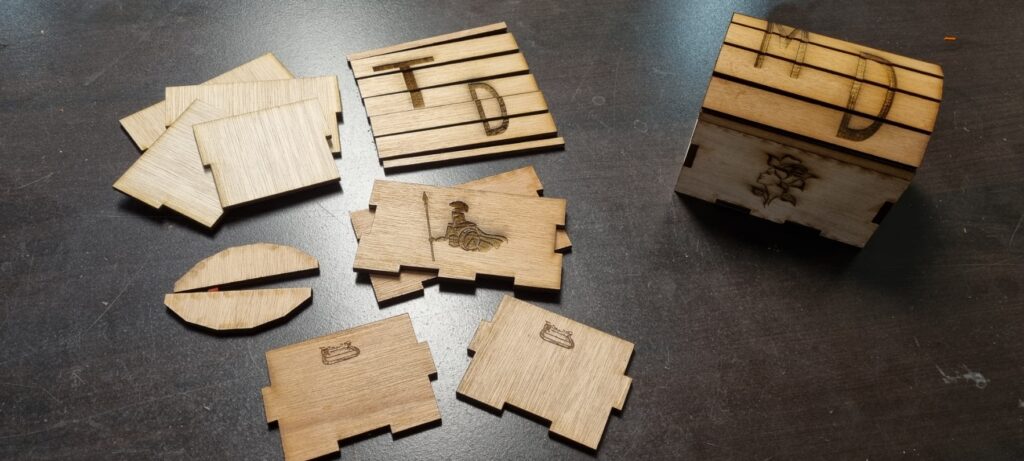

A droite (ci-dessous) la boite assemblé avec une personnalisation féminine, et à gauche une autre boite prête à être assemblée.
Petite gymnastique intellectuelle, et grosse réflexion, pour faire de mon fichier FreeCad un fichier que je peux paramétrer en fonction de la taille souhaitée, et des matériaux utilisés.

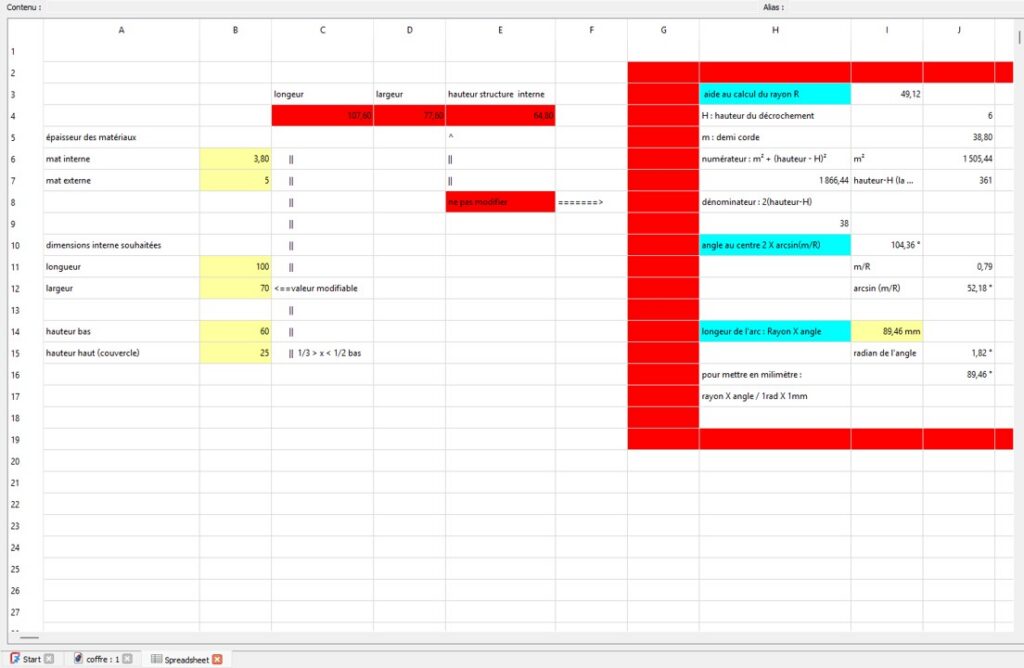

Grace à l’atelier « SpreadSheet » de FreeCad, j’ai créé un tableau dans lequel je vais renseigner l’épaisseur du support que je vais utiliser pour la structure interne et externe, puis les dimensions voulues du futur coffre : largeur, longueur et hauteur du coffre, mais aussi du couvercle.
Une fois ses données renseignées, la modélisation se met à jour et je n’ai pas besoin de recalculer les proportions et de redessiner mon coffre, juste à ressortir les nouveaux DXF
J’ai incorporé une structure interne pour permettre au couvercle de s’emboiter sur le coffre.
Faisant ainsi de ce coffre une boite avec un couvercle plutôt que de mettre une charnière. Sa taille (du moins dans l’exemplaire réalisé) étant relativement petite, je n’ai pas trouvé de charnière style « ancien » aux bonnes dimensions pour aller avec la boite.
Mais il reste possible d’en mettre. Surtout que dans ma démarche, j’ai voulu faire un coffre sans me contraindre à une taille définitive.
